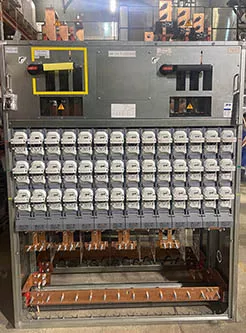

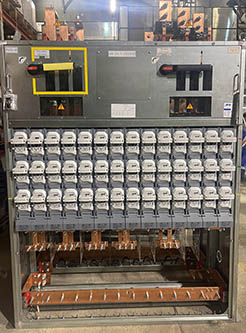

Устройство и особенности конструкции ШНН-ЭПА
Шкаф распределительный низкого напряжения ШНН-ЭПА изготавливается напольного исполнения и устанавливается на приямок или специальную подставку. По конструкции щиты могут быть одно- и многопанельными. Конструктивно устройство представляют собой стальной каркас из профилей, обшитый металлическими листами, окрашенными порошковой краской. Высота каркаса 2000 мм, глубина от 450 до 600 мм, ширина от 970 до 2400 мм. Внутри шкафа устанавливается аппаратура и приборы согласно заказанной принципиальной схеме. Ввод может осуществляться как сверху, так и снизу, вывод через секции, где установлены аппараты или специально выполненные для этих целей. Каждая секция комплектуется защитными панелями или дверями. Исполнение по степени защиты соответствует требованиям ГОСТ 14254-96 (МЭК529-89).
Прайс на изделия РУНН
Стандартные комплектующие:
- вводные и секционные рубильники: VC5P (Техноэлектрик, Италия);
- отходящие рубильники Jean Muller Германия 630А;
- отходящие воздушные выкатные автоматические выключатели серии HGS/HGN (Hyundai);
- трансформаторы тока ТСН Circutor Испания;
- ошиновка - медь
| Наименование РУ 0,4кВ | Цена с НДС, руб., за 1компл. (2 луча) |
| Стандартные изделия | |
| ШНН-ЭПА-12-1600(1250) | 1 826 679 |
| ШНН-ЭПА-12-2500(1600) | 2 084 217 |
| ШНН-ЭПА-12-3150(2500) | 2 496 776 |
| ШНН-ЭПА-14-1600(1250) | 2 068 924 |
| ШНН-ЭПА-14-2500(1600) | 2 354 230 |
| ШНН-ЭПА-14-3150(2500) | 2 801 385 |
| ШНН-ЭПА-16-2500(1600) | 2 558 199 |
| ШНН-ЭПА-16-3150(2500) | 2 983 386 |
| ШНН-ЭПА-18-2500(1600) | 2 736 240 |
| ШНН-ЭПА-18-3150(2500) | 3 184 842 |
| ШНН-ЭПА-20-2500(1600) | 2 943 390 |
| Нестандартные изделия | |
| ШНН-ЭПА-9-1000(1000)FA | 2 512 982 |
| ШНН-ЭПА-6-1600(1250)-1000FA | 2 833 199 |
| ШНН-ЭПА-6-3150(2500)-3200 H | 3 318 681 |
| ШНН-ЭПА-6-4000(2000)-2000H-2000H | 5 216 400 |
| ШНН-ЭПА-4-3150(2500)-1250H-1250H-1000H | 5 566 997 |
|
Ширина, мм |
Глубина, мм |
Высота, мм |
|
970÷2400 |
400÷650 |
2000 |
Комплектуются распределительные шкафы низкого напряжения аппаратурой и приборами ведущих российских и зарубежных производителей. Производитель ШНН-ЭПА комплектование выполняет с применением выключателей нагрузки следующих компаний:
- польской Apator;
- итальянской Technoelectric ;
- испанской Pronutec;
- шведско-швейцарской АВВ.
Они комплектуются плавкими вставками, изготовленными Кореневским заводом низковольтной аппаратуры.
Серия шкафов комбинированного типа отличается от серии стандартного исполнения тем, что в ШНН комбинированного типа последовательно с автоматическим выключателем стационарного типа установлен выключатель нагрузки – для обеспечения требования видимого разрыва на отходящем фидере (согласно Правилам устройства электроустановок).
|
Ширина, мм |
Глубина, мм |
Высота, мм |
|
1550 |
550 |
1970 |
Предлагаем купить ШНН в Москве стандартного или комбинированного исполнения, которые будут изготовлены в оговоренные сроки с учетом требований действующих ГОСТ, ПУЭ и Таможенного союза «О безопасности низковольтного оборудования» с доставкой в любую точку РФ, Белоруссии и Казахстана.
Цена на ШНН-ЭПА в Москве зависит от многих факторов, среди которых главными являются стоимость комплектующих и сложность выполнения монтажных работ. Изготовим устройство в кратчайшие сроки и осуществим отгрузку способом, который будет согласован с Заказчиком. Поставляется щит низковольтный с инструкцией по эксплуатации, паспортами на само устройство и на установленные аппараты.
