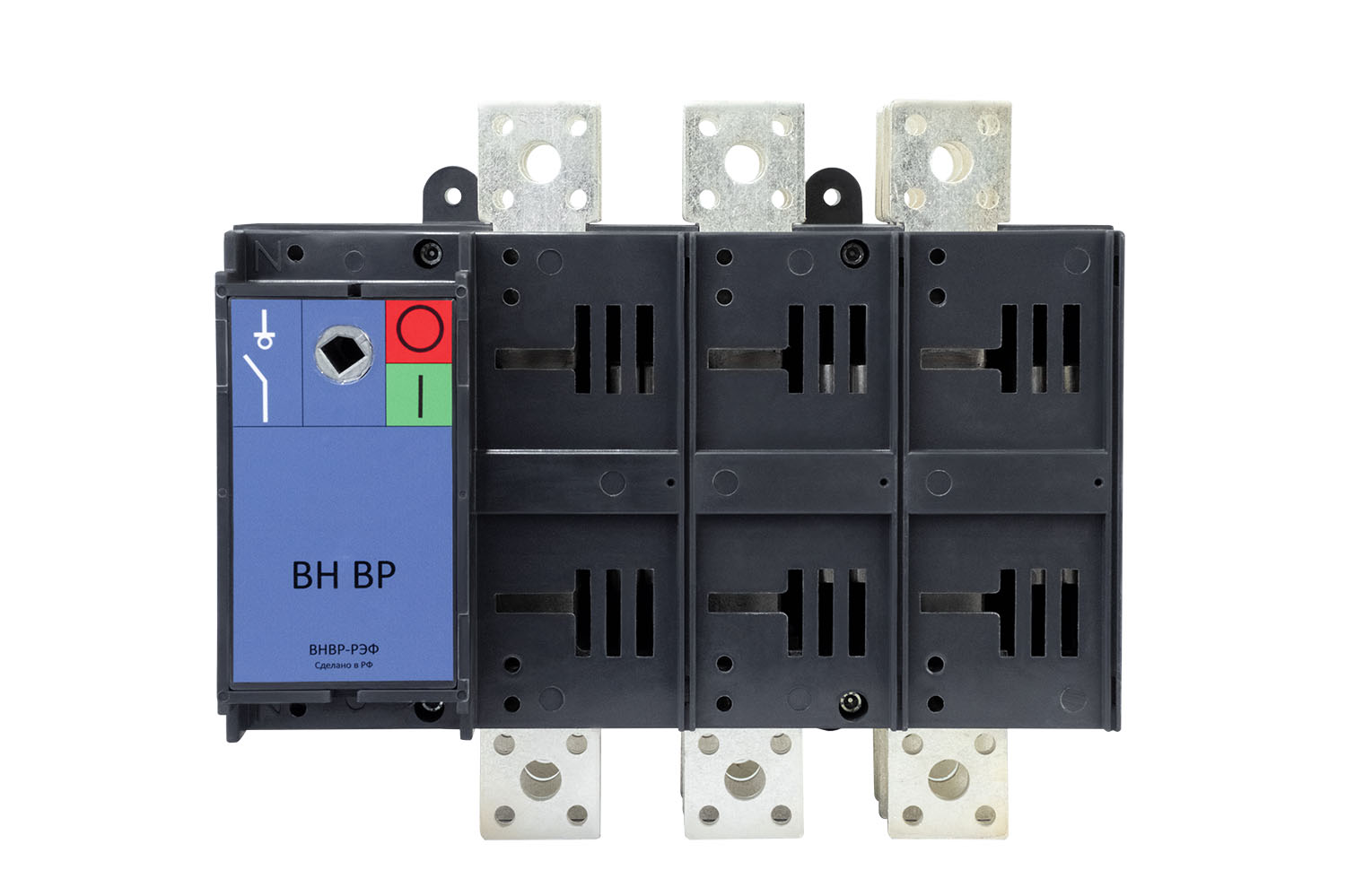

Выключатели нагрузки ВНВР

Область применения:

Аппараты применяются в составе современных шкафов низкого напряжения (ШНН), главных распределительных щитов и других НКУ, номинальный ток линейки — от 800 А до 3150 А.

Выключатели нагрузки серии ВНВР торговой марки РОСЭНЕРГОФИДЕР предназначены для коммутации и секционирования цепей трёхфазного тока частотой 50 Гц в сетях переменного тока с номинальным напряжением до 690 В.

• главные распределительные щиты (ГРЩ) 0,4 кВ;
• шкафы низкого напряжения (ШНН) трансформаторных подстанций;
• технологические шкафы.

Ключевые преимущества

Единые фронтальные размеры для всех номиналов

Рост номинального тока достигается за счёт увеличения глубины выключателя, при этом фронтальные присоединительные размеры остаются неизменными. Это позволяет унифицировать монтажные материалы и решения для всего диапазона токов 800-3150 А.

Удобство компоновки ШНН

Неизменные фронтальные габариты упрощают проектирование и модернизацию:

один и тот же «фасад» шкафа подходит для разных токов, а изменение типоразмера не требует переработки дверей и шинных вводов.

Надёжное трёхполюсное решение

Все выключатели ВНВР выпускаются в трёхполюсном исполнении, оптимальном для трёхфазных сетей 0,4 кВ.

КОНСТРУКЦИЯ И УПРАВЛЕНИЕ

Выносная фронтальная рукоятка

Управление выключателем осуществляется при помощи выносной рукоятки, установленной на дверце/панели шкафа. Соединение с аппаратом — через металлический вал.

Безопасность и удобство персонала

Фронтальное управление через рукоятку обеспечивает чёткую индикацию положения «ВКЛ/ОТКЛ» и позволяет производить операции при закрытой двери шкафа (при соответствующей конструкции).

Независимость от скорости оперирования

Коммутационные операции выполняются за счёт взвода и срабатывания пружинного механизма. Скорость включения и отключения не зависит от скорости действий персонала, что повышает надёжность коммутации и снижает риск ошибочного оперирования.

Линейка типоразмеров

Серия ВНВР выполнена

в трёх типоразмерах корпуса:

Типоразмер 1 – на номинальные токи: 800 А, 1000 А, 1250 А

Типоразмер 2 – на номинальные токи: 1600 А, 2000 А

Типоразмер 3 – на номинальные токи: 2500 А, 3150 А
