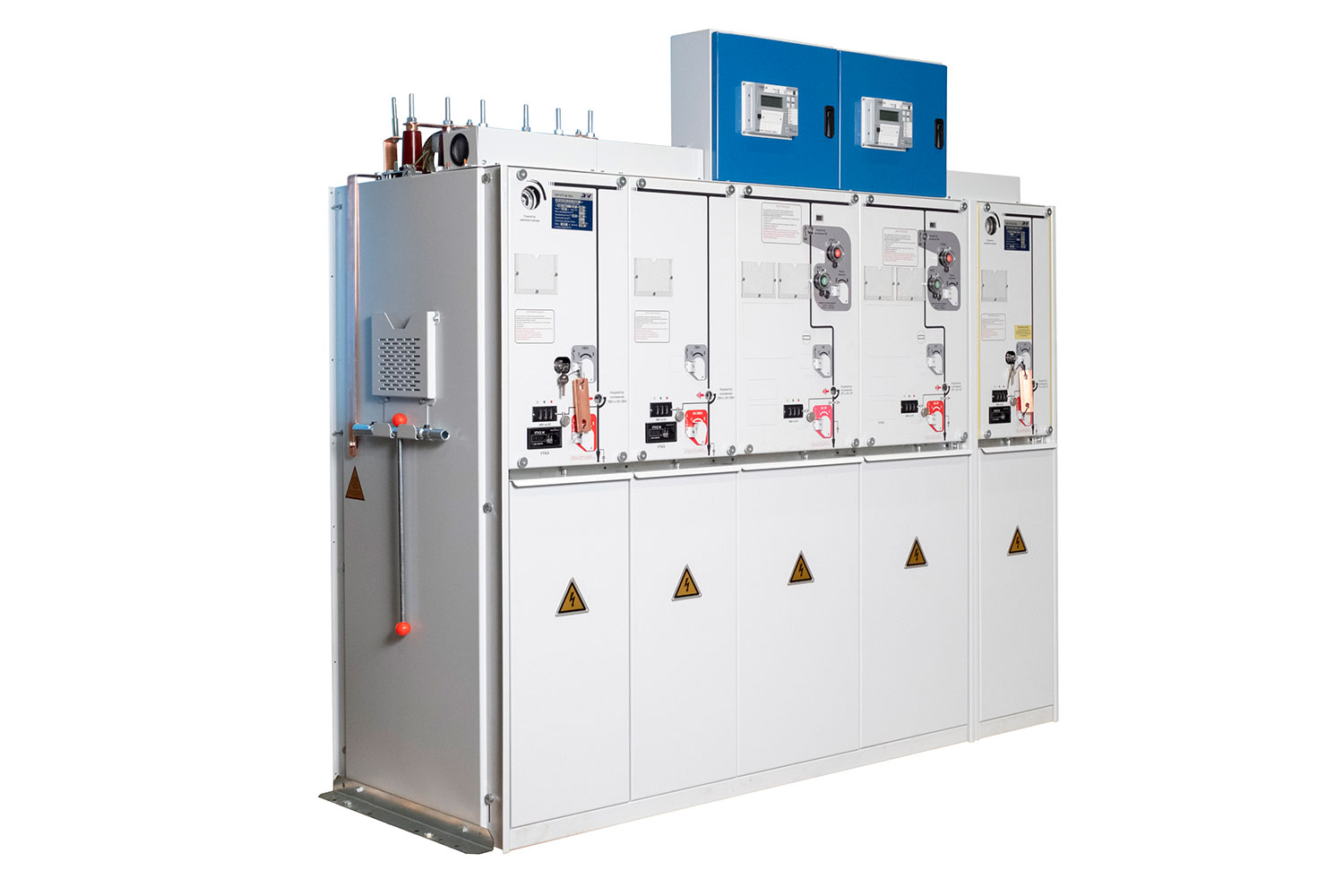

КРУЭ «ЭПА»

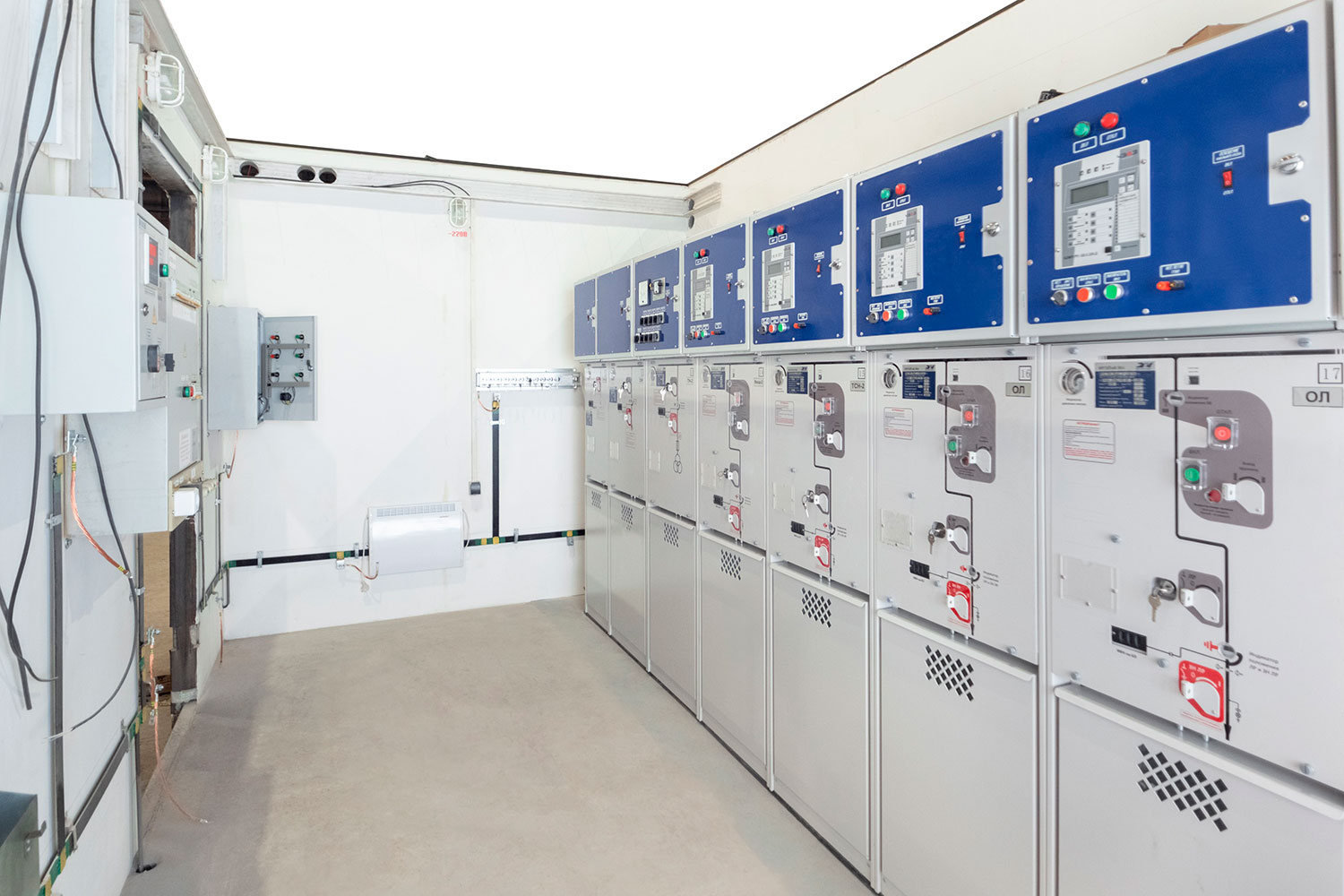

Применение оборудования КРУЭ

КРУ рассчитаны на работу в зданиях, с температурой воздуха от -50С до +550С. При нарушении температурных ограничений снижаются рабочие характеристики. Дополнительные условия эксплуатации:

• высота установки до 1000 м над уровнем моря;
• максимальное сейсмическое воздействие до 9 баллов;
• относительная влажность до 95%;
• отсутствие химически активных и взрывоопасных примесей в окружающей среде.

Компактная изолированная конструкция с газовой средой обеспечивает высокую плотность коммутационных аппаратов и надежность работы. Это дает максимально эффективное выполнение функций при ограниченном свободном пространстве. Предлагаемое оборудование КРУЭ используется для комплектации подстанций и электростанций, питающих жилые здания, промышленные комплексы, коммерческие площадки и другие объекты.

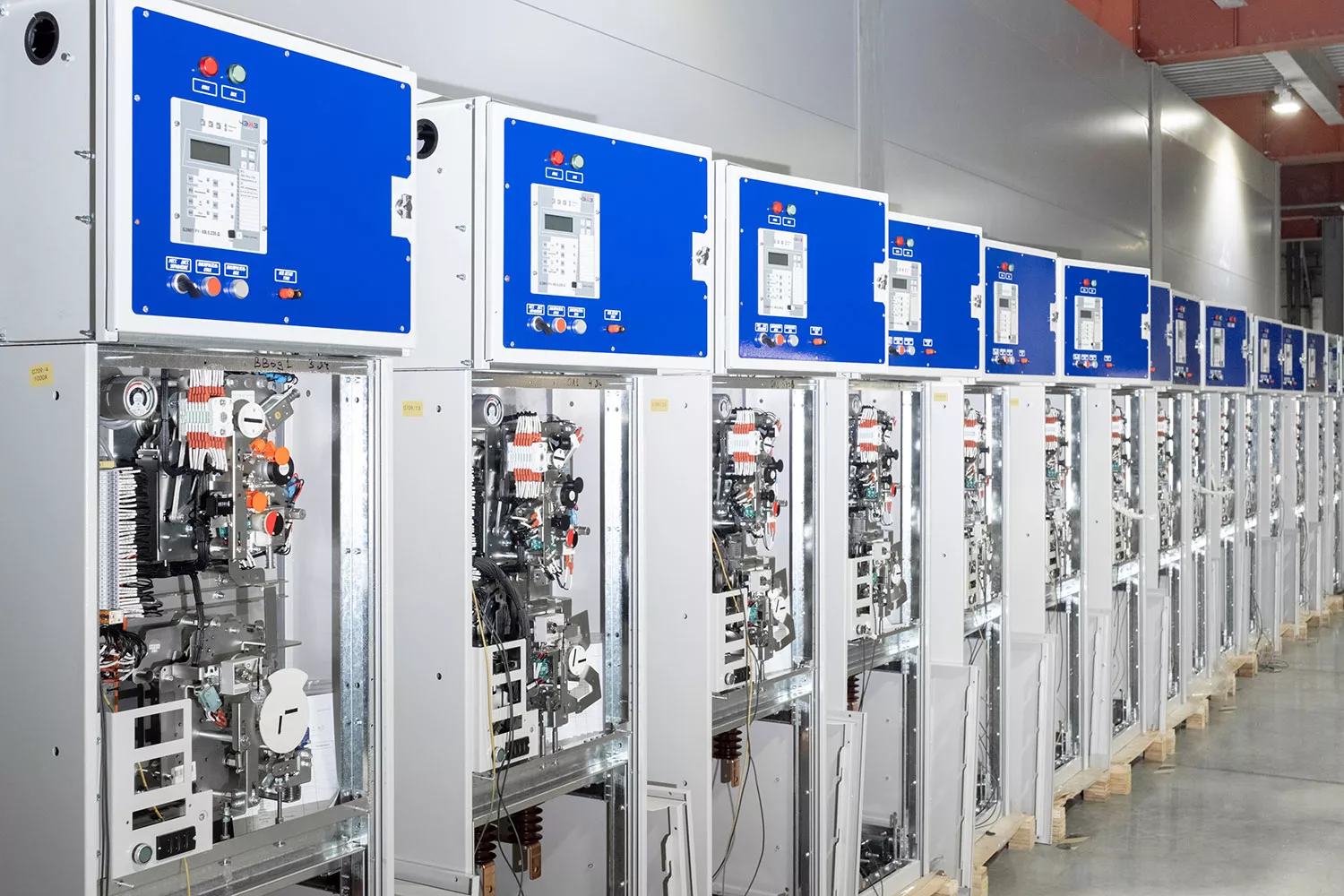

Конструкция

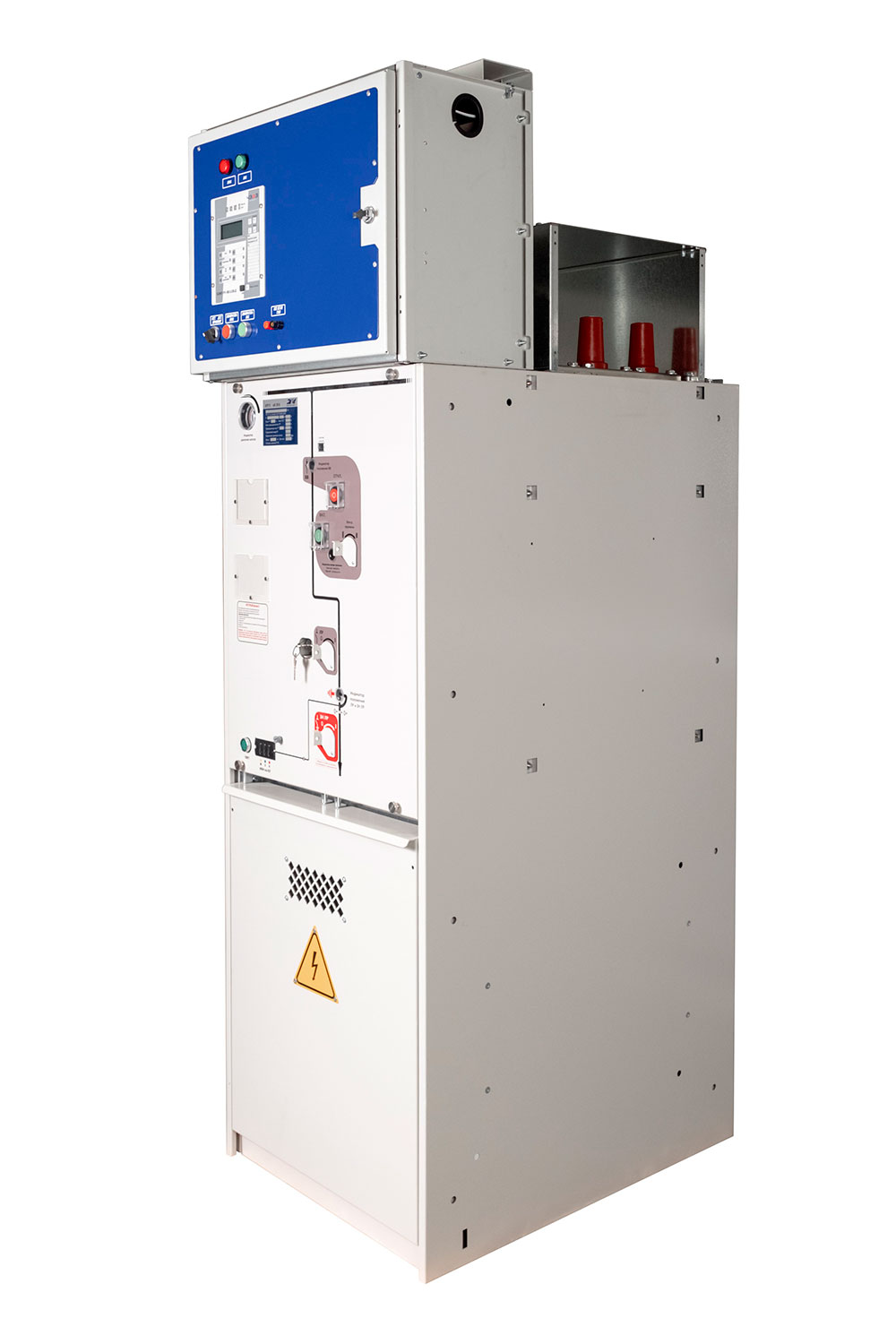

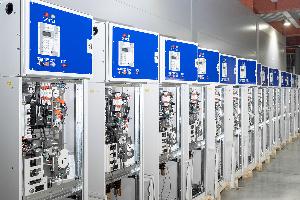

Распределительный шкаф состоит из отдельных изолированных ячеек, изготовленных из нержавеющей стали. Внутреннее пространство заполнено газом под давлением. Детали корпуса соединяются сварным методом без использования уплотнителей. Цельносварная конструкция сохраняет изоляцию на весь срок эксплуатации, не требуя обслуживания. Герметичность зависит от естественной диффузии элегаза с оболочкой, гарантийный срок сохранения необходимого уровня вещества - 30 лет. Для контроля давление газовой среды ячейка КРУЭ оснащается специальным датчиком, подключенным к внешнему индикатору. На лицевую панель выведены кабельные адаптеры, информационный дисплей с блоком индикаторов и кнопки управления основными функциями. Шкаф делится на четыре части:

• Кабельный отсек в нем размещаются трансформаторы, кабельная разделка.
• Отсек выключателя комплектуются разъединителем и трехпозиционным выключателем, силовыми контактами и др.
• Отсек сборных шин оснащается проводниками, соединяющими шкафы, секции, оборудование.
• Релейный отсек используется под низковольтное оборудование - переключатели, рубильники и пр. На его дверцу выводятся устройства учета, измерения, светосигнальные датчики, элементы управления.

Внутреннее пространство устройств компонуется по методу агрегатирования – способ размещения деталей и элементов с использованием унифицированных взаимозаменяемых единиц. Основными коммутационными аппаратами являются разъединитель и трехпозиционный выключатель, который выполняет функцию выключение нагрузки, разъединение электросети и заземление. Приводы выключателей размещается за пределами изолированной газовой камеры. Это дает легкий доступ для осмотра, несмотря на отсутствие требований по техническому обслуживанию.

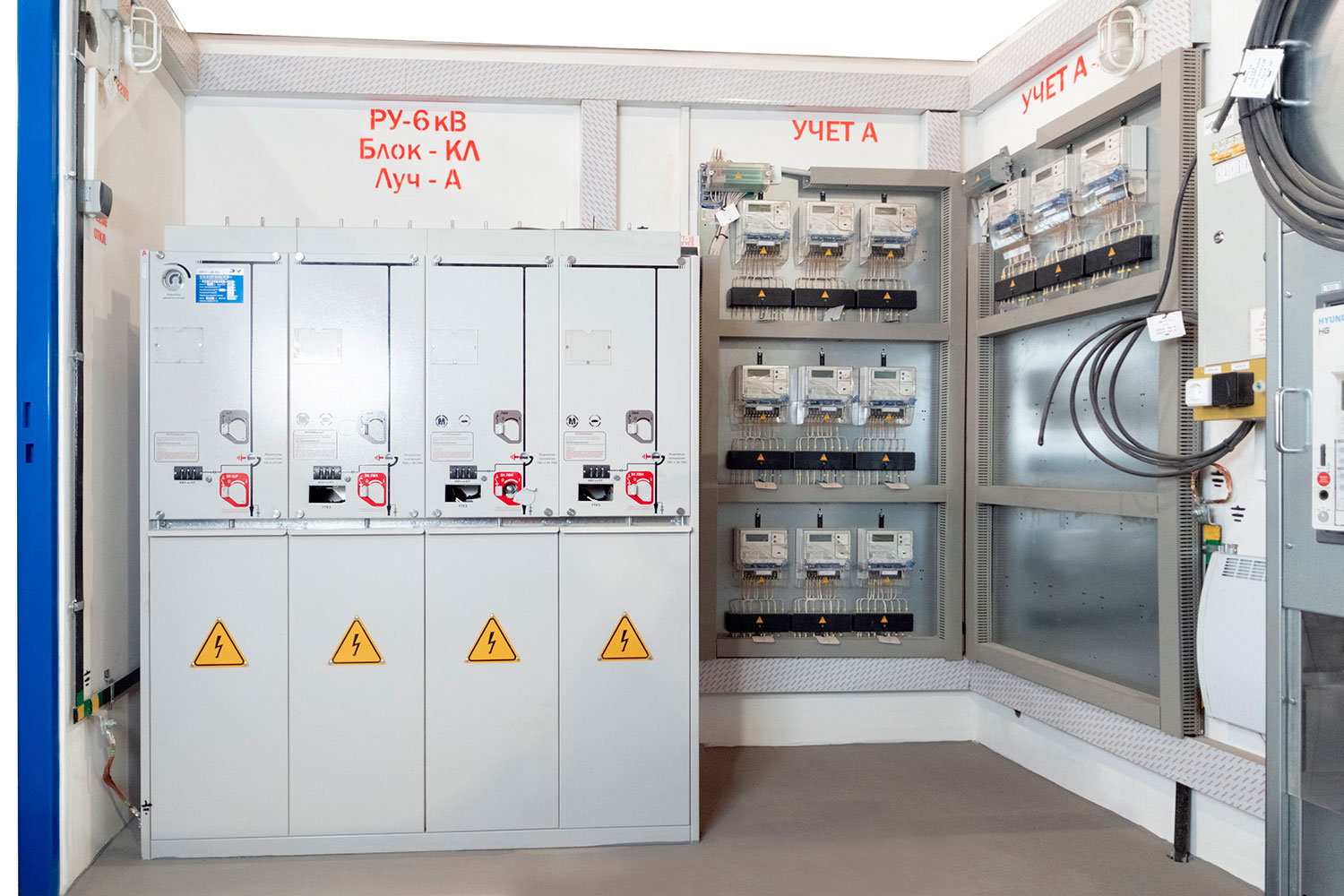

Виды ячеек КРУЭ

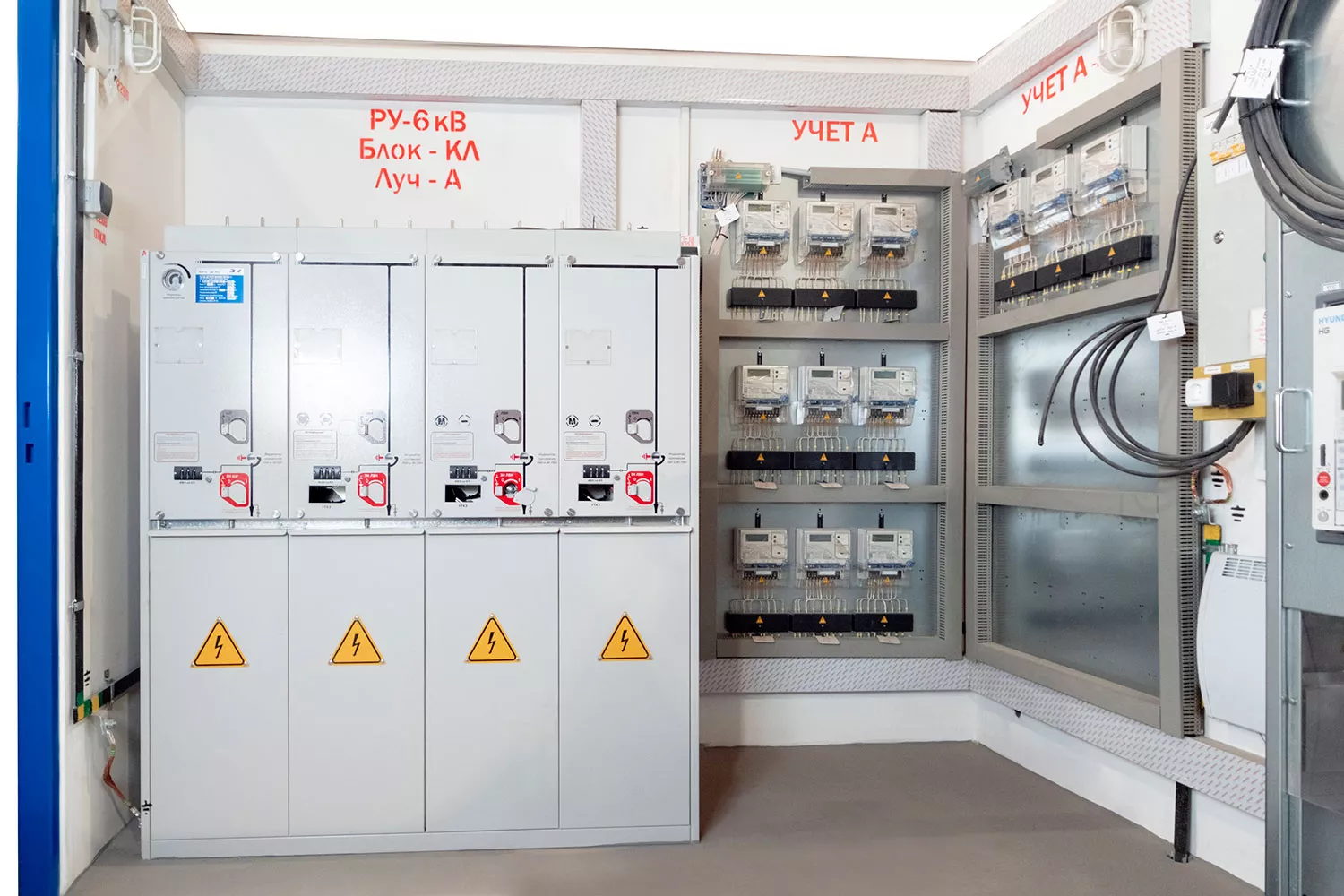

Вид взаимозаменяемых ячеек определяет разработанная персонально схема. В стандартном исполнении конструкция включает модуль с силовым выключателем и выключателем нагрузки. В модификациях предусмотрены дополнительные средства защиты, измерительные трансформаторы. Комплектное распределительное устройство может оснащаться:

1. трансформаторным модулем;
2. блоками с выключателями секционного типа;
3. вводными ячейками;
4. ячейками для отходящих линий энергоснабжения;
5. блоками с секционными разъединителями, без силовых выключателей.

Вариант комплектации определяется поставленными клиентом задачами. Кроме основных ячеек шкаф может оснащаться заземлителями сборных шин, измерительными модулями, блоками соединения, секционирования и пр.

Технические особенности и конструктивное исполнение

Технические характеристики

Преимущества КРУЭ «ЭПА»

Элегазовое КРУЭ «ЭПА» собираются специалистами компании «ЭНЕРГОПРОМ-АЛЬЯНС» с точным соблюдением технологических условий и норм производства. Все ячейки проходят многократный этап тестирования, сопровождаются обязательной гарантией. К преимуществам модулей относятся:

• Компактные размеры, что незаменимо при необходимости большого количества коммутационных аппаратов, дефиците пространства.
• Безопасная эксплуатация – токоведущие элементы изолированы, недоступны для обслуживающего персонала. В обязательную схему входят механические блокировки. Дополнительно предусмотрены вспомогательные средства защиты от ошибочных действий.
• Долговечность – комплектное распределительное устройство на напряжение рассчитано на 30 лет эксплуатации. В течение всего периода оно не требует профилактических работ, обслуживания. Для изоляции сборных шин используется твердый синтетический каучук, что исключает короткое замыкание между фазами.
• Универсальность – одна ячейка позволяет размещать два силовых привода. Диаметр подключаемых проводов может достигать 500 мм.
• Удобство – продуманная конструкция не требует использования лестницы или специального инструмента для доступа к релейному блоку. Коммутация и техническая проверка кабеля выполняется быстро.
• Универсальность конструкции – непосредственно на сборных шинах можно монтировать трансформаторное оборудование, уменьшая количество необходимых ячеек.

В Москве можно купить КРУЭ «ЭПА» с доставкой по всем регионам России. По цене производителя мы предлагаем модульные конструкции для комплектации трансформаторных подстанций с мощностью до 40 МВт. Для консультации и помощи в оформлении заявки позвоните по бесплатному номеру: +7 (800) 500-49-69, или +7 (495) 150-72-22, а также можно обратиться к нашим менеджерам по почте: trade@epatrade.ru.

Сравнение КРУЭ ЭПА с КРУЭ SE RM6

КРУЭ ЭПА 6(10)/20кВ

КРУЭ SE RM6 6(10)/20кВ

Силовой ВАКУУМНЫЙ выключатель (V):

• Номинальный ток – 630/800/1000/1250А
• Механический ресурс - 10 000 В/О
• Отключения полного ТКЗ – 30
• АПВ - есть

Силовой ЭЛЕГАЗОВЫЙ выключатель (D):

• Номинальный ток – 200А
• Механический ресурс – 2 000 В/О
• Отключения полного ТКЗ – 3
• АПВ - нет

Разъединитель-заземлитель (для V, C):

• Линейный, со стороны кабельного подключения
• Номинальный ток – 630/800/1000/1250А
• Механический ресурс - 3 000 В/О

Разъединитель-заземлитель (для D, I):

• Шинный, заземление кабеля через включенный выключатель
• Номинальный ток – 630А
• Механический ресурс - 1 000 В/О

Выключатель нагрузки (C):

• Номинальный ток – 630/800/1000/1250А
• Механический ресурс - 3 000 В/О

Выключатель нагрузки (I):

• Номинальный ток – 630А
• Механический ресурс - 1 000 В/О

Количество функций в 1 моноблоке без расширения:

• до 7 функций любого типа

Количество функций в 1 моноблоке без расширения:

• до 5 функций любого типа

Сборные шины:

• 630/1250А

Сборные шины:

• 630А

Возможность расширения:

• простое расширение через верхние бушинги
• любое кол-во расширений
• сборная шина изолированная и экранированная

Возможность расширения:

• сложное расширение с большим кол-вом операций и дополнительных аксессуаров
• ограниченное кол-во расширений

Организация коммерческого учета:

• Стандартный ТН-10/20кВ на вводе, кабельное подключение
• Стандартный ТН-10/20кВ на сборных шинах через выключатель нагрузки
• Шинные трансформаторы ток ТШ-ЭК, ТШП 0,2S/0,5S
• Система цифрового учета э/э I-TOR

Организация коммерческого учета:

• Дополнительный отдельно стоящий шкаф с ТН-10/20кВ
• Шинные трансформаторы ток ТШ-ЭК, ТШП 0,2S/0,5S
• Система цифрового учета э/э I-TOR

Отсек вторичной коммутации:

• любого габарита
• с дверцами
• с возможностью установки любой аппаратуры

Отсек вторичной коммутации:

• отсутствует вообще, монтаж реле РЗА, RTU – непосредственно на панели управления

Применяемые терминалы РЗА и вторичное оборудование:

• Любые терминалы РЗА без оперативного тока (БЭМП-РУ-АП, ИКИ-30/-35)
• Любые терминалы РЗА с оперативным током
• Любые устройства ТМ, АИИСКУЭ, КИП

Применяемые терминалы РЗА и вторичное оборудование:

• Только терминал РЗА семейства VIP-400
• Устройства ТМ, АИИСКУЭ, КИП пр-ва SE

Наличие манометра контроля давления элегаза Sf6:

• Всегда в стандартной комплектации
• Опционно с релейным выходом для ТМ

Наличие манометра контроля давления элегаза Sf6:

• Нет

Сечение подключаемых кабелей:

• до 800мм²

Сечение подключаемых кабелей:

• до 300 мм²

Увеличенная высота подключения кабеля:

• Стандартное исполнение с увеличенным кабельным отсеком

Увеличенная высота подключения кабеля:

• Требуется опционный цоколь

Испытание силовых кабелей:

• С использованием испытательной втулки
• Через специальные верхние испытательные пальцы с отдельной шинкой заземления, без снятия двери кабельного отсека

Испытание силовых кабелей:

• Через специальные верхние испытательные пальцы с отдельной шинкой заземления, без снятия двери кабельного отсека
