Для соединения подстанций с сетями уличного освещения используется пункт питания наружного освещения. Перечень и параметры установленного электрооборудования, арматуры контроля, управления и связи зависит от конкретных технических заданий.
Общие требования к устройствам
С учетом условий и существующих положений установки наружного освещения питаются непосредственно от трансформаторных подстанций, вводно-распределительных устройств или распределительных пунктов. Оборудование изготовлено с учетом требований «О безопасности низковольтного оборудования» ТР ТС 004/2011, «Электромагнитная совместимость технических средств ТР ТС 202/2011, ГОСТ Р 51321.1-2007 и имеет сертификат соответствия, может монтироваться в специальной пристройке освещения. ППСНО должен обеспечивать:
- нормативный уровень защиты от воздействия на персонал электрического тока (прямого или косвенного);
- не допускать рисков появления пожароопасных ситуаций из-за перегрева;
- гарнировать параметры изоляции для предотвращения коротких или межфазных замыканий;
- гарантировать требуемый уровень устойчивости к негативным механическим и климатическим факторам;
- обеспечивать нормируемый уровень коммутационной износостойкости;
- обеспечивать безопасность электромонтажных работ, минимизировать риски перегрузок и аварийных режимов.
Потребителям выдается вся необходимая информация по техническим параметрам.
Электрические характеристики устройств и условия эксплуатации
Конкретные значения указываются в техническом задании потребителей, но во всех случаях нормируются следующие параметры.
Наименование |
Описание |
Номинальное напряжение |
Зависит от номинальных напряжений всех подключенных сетей |
Рабочее напряжение |
Устанавливаются предельные значения, обеспечивающие нормальное функционирование подключенных потребителей |
Номинальное напряжение изоляции |
Проверяется расстояние утечки, эксплуатационные напряжения не должны превышать 110% номинального |
Максимальный кратковременно допустимый ток |
Не должен превышать нормируемые значения, гарантирующие безопасную работу без повреждения электроарматуры |
Пункты питания наружного освещения могут эксплуатироваться в следующих условиях.
- Нормальные. При наружной установке максимальная температура не должна превышать +40°С, средняя суточная не более +35°С.
- Атмосферные условия. Допускается периодическое повышение показателей относительной влажности до 100% при температуре воздуха не выше +25°С. Степень загрязнения воздуха нормируется с учетом этого параметра внутри смонтированного оборудования. Подбор конкретных значений токов утечки и воздушных зазоров осуществляется по специальным таблицам ГОСТа и зависит от вида загрязнения: сухое непроводящее, возможность появления временной проводимости из-за конденсации влаги и загрязнения с устойчивой проводимостью тока.
- Высота над уровнем моря. Принимаются во внимание ухудшение охлаждающих характеристик воздуха и электрической прочности изоляции, вызываемые повышением над уровнем моря.
- Особые условия. Должны указываться в технических требованиях потребителей. Могут учитывать быстрое изменение температуры, что становится причиной появления большого количества конденсата, сильное загрязнения воздуха, наличие испарений химических агрессивных и коррозионных составов или соли.
Общие технические требования регламентированы ГОСТом Р 51321.1-2007.
Главные функции
Автоматизированный пункт питания наружного освещения осуществляет автоматическое, местное и диспетчерское управление уличными светильниками. В зависимости от поставленных задач может выполнять:
- отдельно включать/выключать каждую фазу наружного освещения;
- в зависимости от заданных параметров устанавливать четыре режима освещения (утро, день, вечер и ночь);
- автоматически управлять режимами питания потребителей вне зависимости от типа осветительных приборов;
- подавать данные на главный диспетчерский пункт по беспроводной или телефонной линии связи;
- работать в автономном режиме от резервного источника не менее 24 часов в случае отключения питающей линии, сохранять все сделанные регулировки после полного отключения энергии;
- контролировать технологические параметры, ограничивать доступ к оборудованию посторонних лиц.
В зависимости от потребности автоматизированные пункты питания наружного освещения могут работать в автоматическом, аварийном, ручном и дистанционном режимах. За счет контроля обеспечивается непрерывный мониторинг следующих технологических параметров:
- режимы освещения и управления;
- срабатывание защиты, токи и напряжения каждой фазы;
- состояние автоматической арматуры по каждой подключенной линии;
- фактические значения температуры по каждому блоку автоматики, переключение на автономное питание в случае необходимости.
Оборудование состоит из бесконтактного коммутатора, средства диспетчерской связи, счетчика электрической энергии, блока автоматов, грозозащиты и вводного рубильника. Все элементы размещаются в пристройке дорожного освещения.

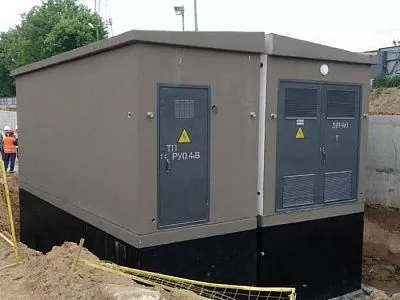

Компания предлагает обслуживающим организациям автоматизированный пункт питания наружного освещения с полным комплектом необходимого оборудования и арматуры по управлению и контролю работы. Сооружение из бетонных блоков соответствующих линейных параметров. За счет специальных зацепов отдельные элементы легко собираются в готовую конструкцию непосредственно на месте установки.
В зависимости от условий эксплуатации пункт питания наружного освещения может дополнительно комплектоваться системами обогрева и вентиляции, аппаратами телефонной связи с диспетчерской, шкафчика для хранения инструментов. По всем характеристикам наша пристройка Моссвет полностью удовлетворяет, что исключает появление проблем во время получения технических условий.
