Распределительные трансформаторные подстанции – комплексное оборудование, принимающее высокое напряжение (6–10 кВт), преобразующее его до номинальных значений и распределяющее между потребителями.
Состав распределительных трансформаторных подстанций
Оборудование РТП состоит из нескольких блоков.
- Трансформатор. Предназначен для приема высокого напряжения и понижения его до потребительских значений. Имеет различную мощность и тип изготовления.
- Распределительный щит (устройство). Принимает и распределяет напряжение менее 1000 В между групповыми линиями электрических цепей, нечастого включения. В зависимости от комплектации включает в себя распределительные устройства низкого напряжения (РУНН) и распределительные устройства высокого напряжения (РУВН). Технические параметры соответствуют требованиям ГОСТ 32397-2013 и ГОСТ 51321.
- Дополнительное оборудование. Состоит из устройств защиты и распределения, выключателей и автоматов. Электроарматура может комплектоваться в отдельном щите, не допускающем проникновение посторонних лиц.

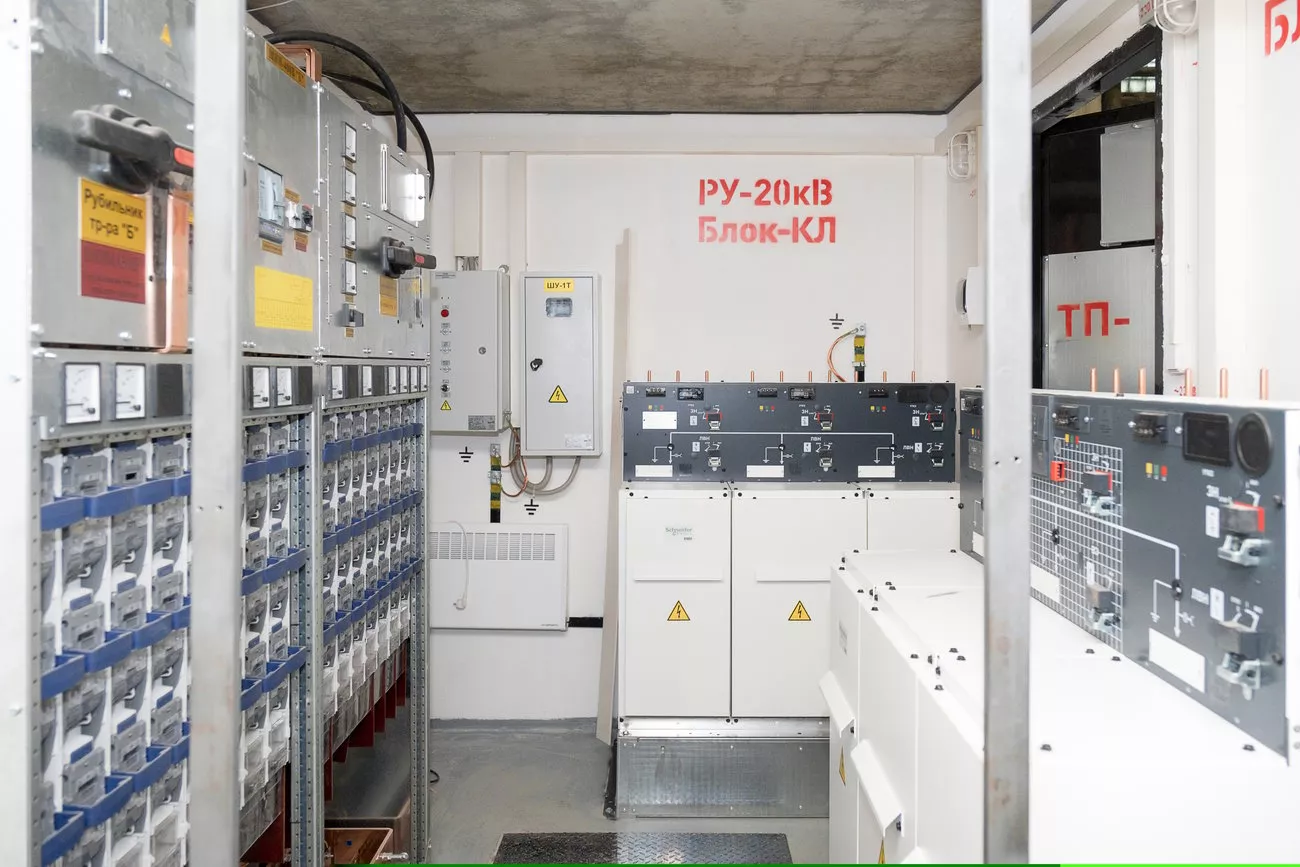

Конкретная комплектация БКТП может корректироваться с учетом индивидуальных требований потребителей. Распределительная подстанция 10 кВ монтируется в специальных закрытых блоках, может эксплуатироваться на открытом воздухе или в специальных технических помещениях. Оборудование размещено таким образом, чтобы при нормальных условиях работы нагревы и механические усилия не могли стать причиной аварийных ситуаций, замыканий на землю, КЗ или поражения током обслуживающего персонала. В случае нарушения нормальных условий устройство обеспечивает необходимую локализацию в автоматическом режиме.
Нормативные технические параметры требуют наличия оперативной блокировки, исключающей несанкционированное включение выключателей на короткоразмыкатели и заземляющие ножи.
Параметры распределительных устройств
Государственные стандарты регламентируют следующие технические характеристики на распределительные устройства трансформаторных подстанций.
| Наименование | Значение |
|---|---|
| Напряжение на вводе (номинальное) | 690/400 В, 400/230 В |
| Количество защитной арматуры линий групповых цепей | 6-18 |
| Максимальный ток предохранителей групповых цепей | 6-25 А |
| Отключающий дифференциальный ток групповой цепи (номинальный) | 10-30 мА |
В зависимости от количества и параметров аппаратуры выбираются типоразмеры электроустановки, фактическое наполнение должно отвечать существующим нормативным требованиям. Величина номинальных токов и токов защитной аппаратуры устанавливаются техническими условиями с учетом условий эксплуатации. Вводные переключатели нагрузки и коммутационные элементы подбираются по максимально допустимым нагрузкам.
Функциональные блоки соединяются механическим или электрическим способом, размещаются на панелях или в отдельных шкафах. При снятии напряжения в одной из групповых цепей устройство может осматриваться и ремонтироваться без необходимости отключения других потребителей.
Сферы применения
За счет улучшения технических характеристик существенно расширяется сфера использования оборудования. Распределительная трансформаторная подстанция рекомендуется для снабжения электроэнергией следующих объектов:
- строительные площадки с большим количеством специальной техники;
- удаленные сельскохозяйственные объекты, в том числе и молочно-товарные фермы;
- торговые и развлекательные центры с автономным подводом питания;
- объекты железнодорожной инфраструктуры, промышленные предприятия;
- метрополитен, шахты, нефтеперерабатывающая промышленность.
Комплектные КТП изготавливаются закрытого типа, наличие полного комплекта необходимого оборудования и арматуры обеспечивает быстрый монтаж и подключение. При выборе места установки учитывается назначение, расстояние к потребителям и характеристики высоковольтных линий электропередач. Могут быть отдельностоящими или пристроенными. Распределительный пункт трансформаторной подстанции является видом РУ, принимающим и распределяющим энергию одного напряжения без трансформации и преобразования.
При наличии большого количества потребителей на промышленных предприятиях такие подстанции размещаются внутри цехов – уменьшается сметная стоимость монтажа, минимизируются непродуктивные потери энергии, сокращается время и цена обслуживания и периодических ремонтов. Монтаж и подключение может выполняться только специалистами с соответствующими допусками и после согласования с владельцами электрических сетей.
Наша компания имеет на складах в Москве блочные распределительные подстанции БРТП 630 кВА, БРТП 1600 кВА и БРТП 2000 кВА. На каждое изделие имеется полный комплект технической документации, гарантируем своевременную доставку в любой регион страны. Оборудование у нас можно купить по самым низким в регионе ценам, выдаем все необходимые бухгалтерские документы.
