Использование во время производства современных технологий и материалов позволяет существенно улучшать эксплуатационные характеристики оборудования. Современные сухие трансформаторы с литой изоляцией отвечают техническим условиям по ГОСТ Р 54827-2011 и ГОСТ 11677-85. Оборудование предназначено для приема, преобразования и распределения электрической энергии различного напряжения и мощности.
Технические требования
В зависимости от назначения и материалов изготовления стандарт регламентирует параметры технических характеристик как отдельных элементов, так и устройства в целом.
Наименование параметра |
Значение |
---|---|
Класс нагревостойкости обмоток сухих трансформаторов |
А (превышение температуры до 60°С), Е (превышение температуры до 75°С), B (превышение температуры до 80°С) F(превышение температуры до 100°С) H (превышение температуры до 125°С) |
Максимально допустимый нагрев обмоток при КЗ |
180–350°С с учетом материала обмоток и класса нагревостойкости |
Схема групп соединений |
D/Yн-11, Y/ Yн-0, Yн/D-11, Y/Zн-11, Zн |
Потери холостого хода |
0,8–3% в зависимости от номинальной мощности |
Ток холостого хода |
0,4–0,8% в зависимости от номинальной мощности |
Все сухие силовые трансформаторы с литой изоляцией имеют специальную табличку с наименованием производителя, стандартного обозначения с учетом классификации, количество фаз, класс нагрева изоляции и номинальной мощности. Дополнительно указывается полная масса, класс воспламеняемости и степень защиты от атмосферных и механических воздействий. Степень защиты металлического кожуха закрытого трансформатора IP21 / IP31 / IP33 / IP54.
Устройство

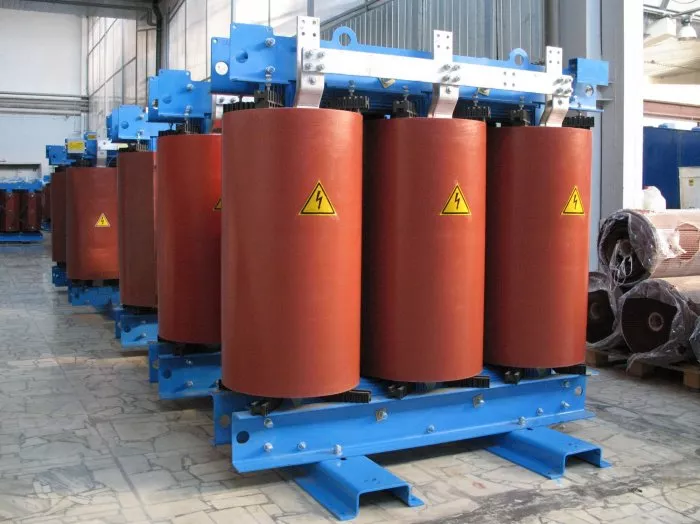

Вне зависимости от мощности и варианта исполнения трансформаторы состоят из следующих элементов:
- Обмотки. Изготавливаются из медных или алюминиевых сплавов, могут быть прямоугольного или круглого сечения. По функциональности различаются высокого и низкого напряжения, по конструктивным особенностям бывают непрерывными катушечными, цилиндрическими и одноходовыми винтовыми.
- Магнитопроводы. Изготавливаются из специальных марок стали, бывают стержневыми и кольцевидными. Инновационная технология сборки минимизирует непродуктивные потери энергии и стабилизирует параметры работы оборудования в различных режимах.
- Изоляция. Используются специальные полимерные составы, для предупреждения образования воздушных раковин применяется специальная технология литья в вакууме.
- Дополнительное оборудование. Предназначено для изменения параметров работы трансформаторов. Обеспечивает контроль функционирования и защиту от критических напряжений.
По требованию потребителей трансформаторы трехфазные сухие с литой изоляцией могут комплектоваться электроарматурой с учетом конкретных особенностей эксплуатации и характеристик потребителей.
По степени защищенности и способу охлаждения бывают открытыми и закрытыми, с естественной и принудительной вентиляцией.
Эксплуатационные преимущества
В сравнении с традиционными масляными сухие трансформаторы имеют следующие преимущества.
- Компактность. Оборудование имеет небольшие габаритные размеры, что упрощает процесс выбора места монтажа.
- Универсальность. Во время функционирования не выделяются вредные химические соединения – трансформаторы могут устанавливаться жилых комплексах, офисных и торговых помещениях.
- Простота обслуживания. Масляные трансформаторы необходимо периодически контролировать по параметрам масла и при обнаружении отклонений доливать или полностью менять его. Литая обмотка весь срок пользования эксплуатируется без необходимости мониторинга и замены – уменьшаются расходы на техническое обслуживание.
- Экономичность. Использование самых современных материалов и технологий позволяет существенно уменьшать потери холостого хода – увеличивается КПД использования электрической энергии.
- Возможность принудительной вентиляции. Принудительное охлаждение обмоток дает возможность повышать надежность работы при перегрузках, замедляет процессы естественного физического старения элементов, повышает длительность и безопасность эксплуатации.
- Простота монтажа. Для установки оборудования нет надобности выполнять трудоемкие и дорогостоящие подготовительные мероприятия. Оборудование может устанавливаться в максимальной близости к потребителям – уменьшается длина кабелей, сокращается цена монтажных работ.
- Пожарная безопасность. ТСЛ – трансформаторы сухие с литой изоляцией не поддерживают открытого горения ¬– минимизируются риски чрезвычайных ситуаций. При возникновении электрической дуги изоляция самозатухает.
Относительно высокая стоимость сухих трансформаторов полностью нивелируется эксплуатационными преимуществами.
