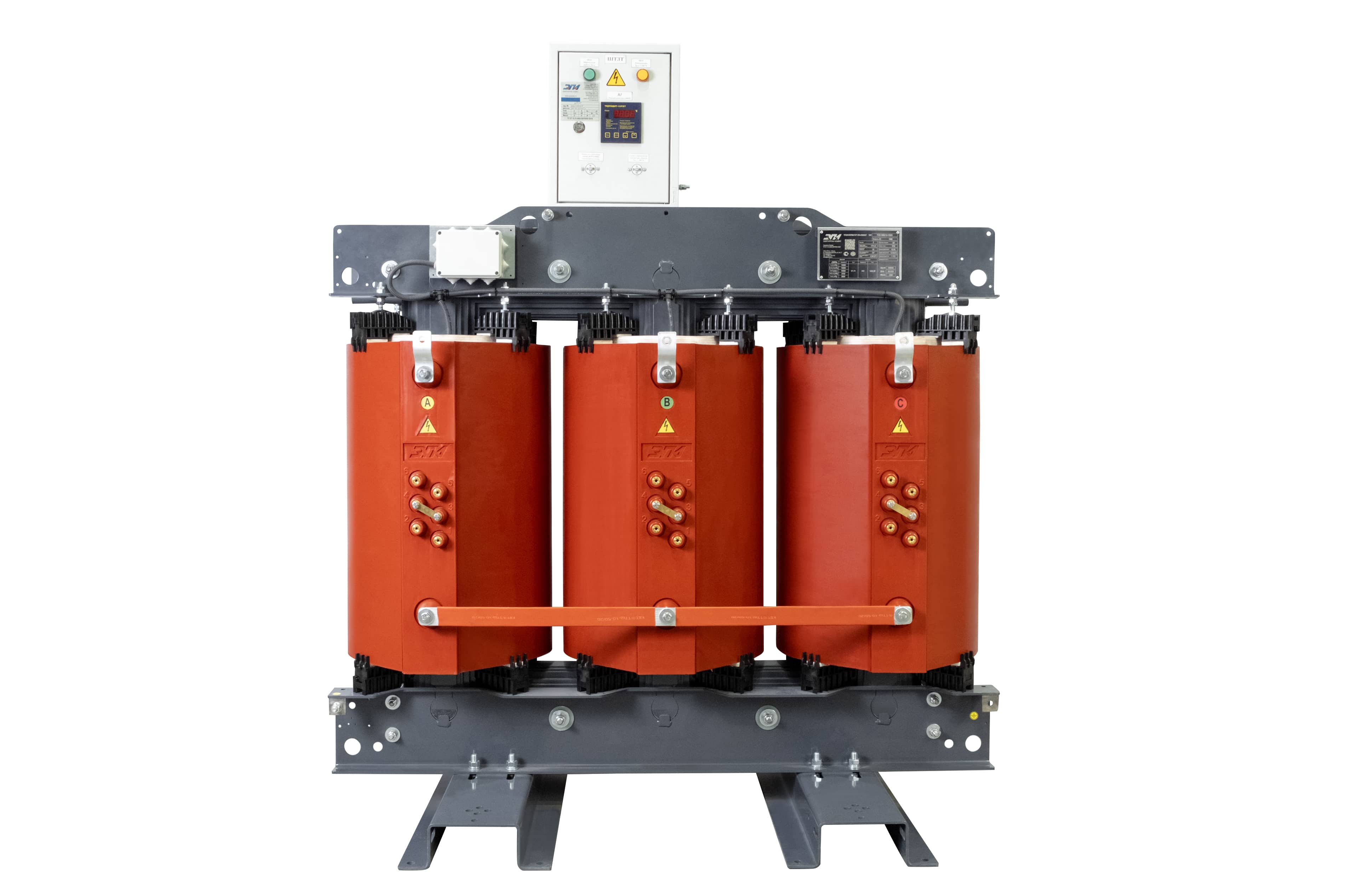

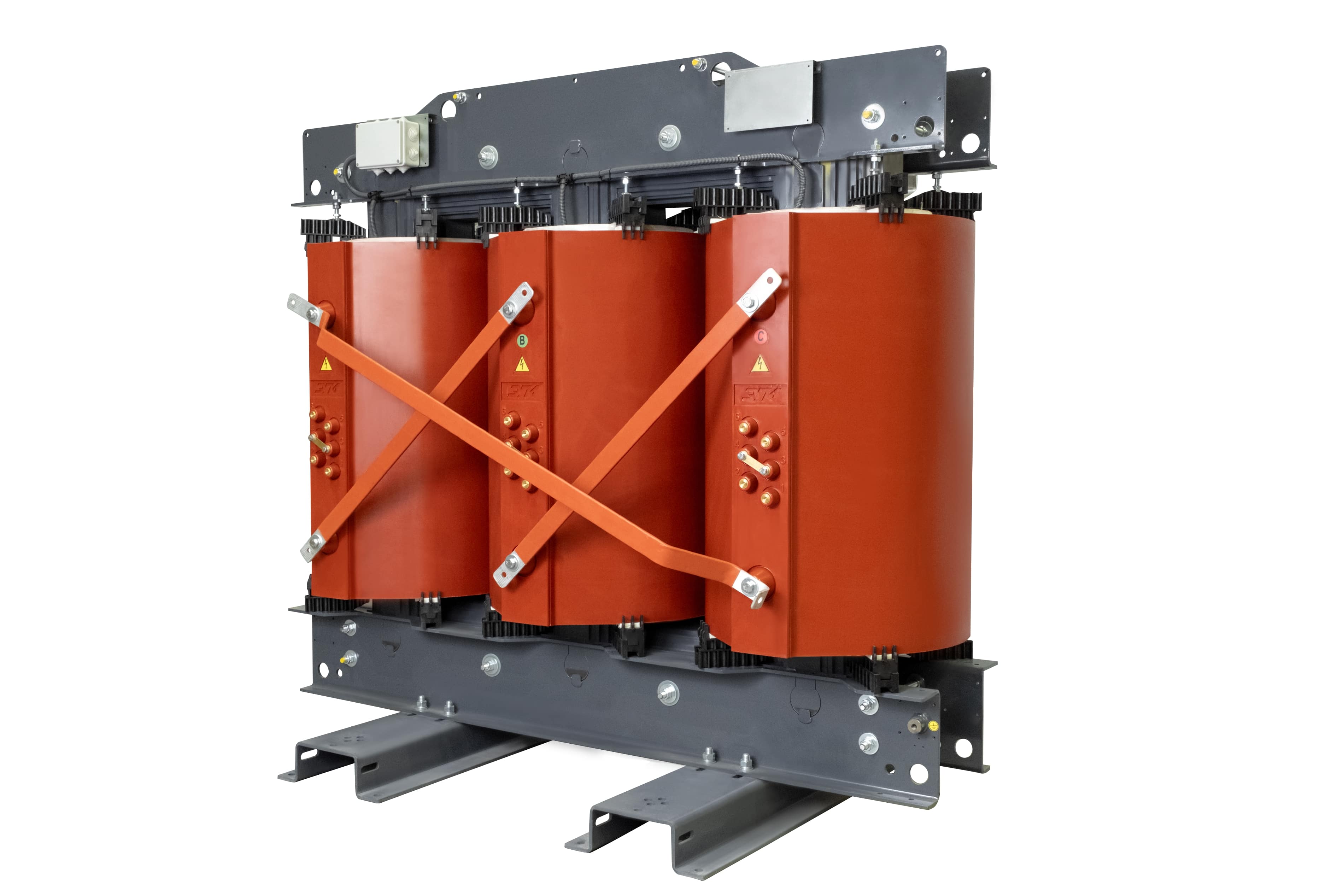

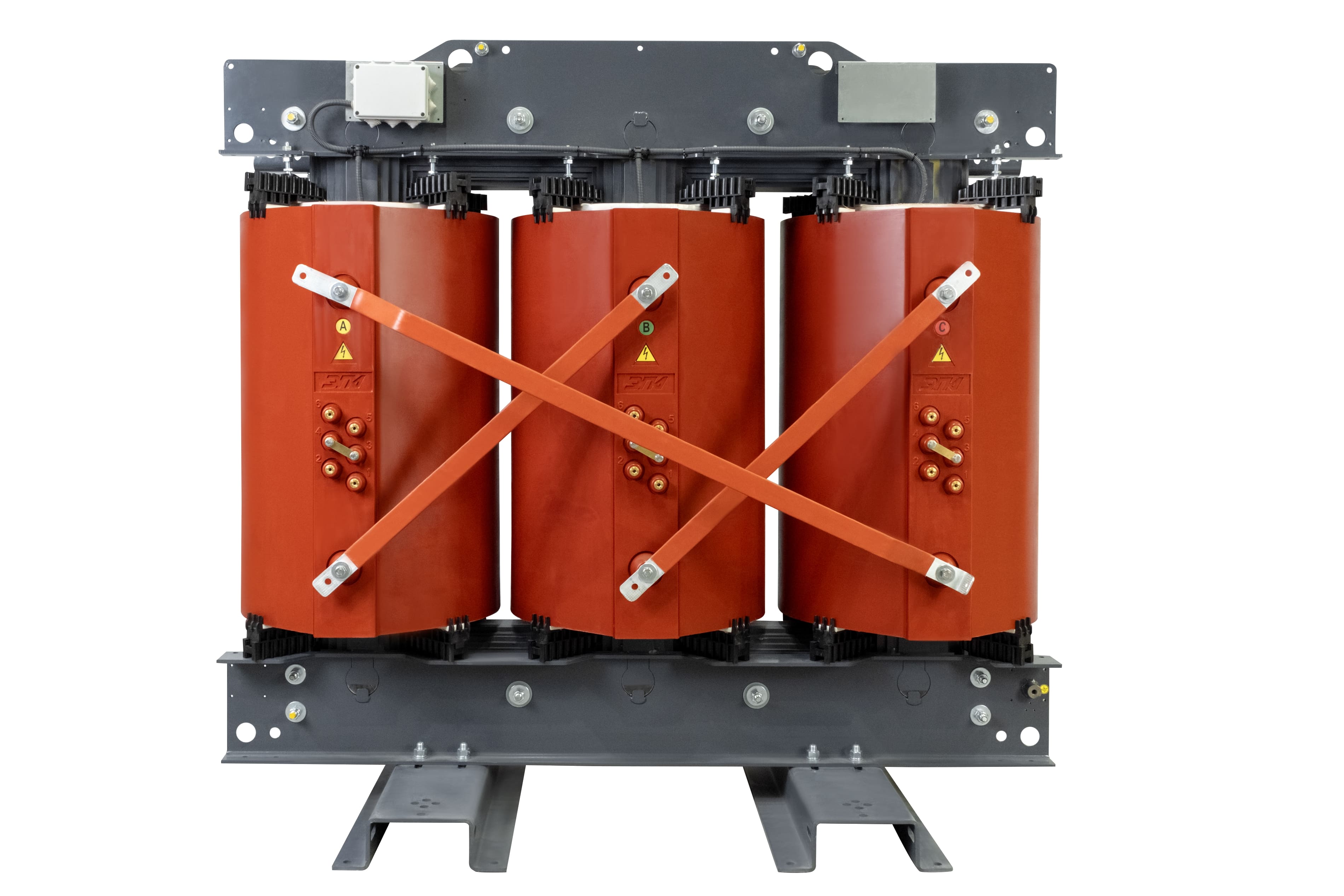

Конструктивно трансформатор ТСЛ 160 состоит из магнитного сердечника, обмоток высшего и низшего напряжения.
Магнитопровод изготовлен из холоднокатаной стали, легированной кремнием. Металлические листы нарезают на современном оборудовании, сердечник собирают по технологии step lap. Трансформаторы ТСЛ 160 характеризуются пониженным уровнем шума и уменьшенными потерями холостого хода.
Обмотка низшего напряжения изготавливается из медного или алюминиевого провода с изоляцией класса нагревостойкости не ниже F. Обеспечена высокая электропрочность трансформатора ТСЛ 160 и устойчивость к негативным внешним воздействиям.
Обмотка высшего напряжения изготовлена их тех же материалов, что и НН. Изоляция на основе эпоксидной смолы с инертными добавками. Заливка обмотки трансформатора ТСЛ 160 производится в вакууме, за счет чего достигается низкий уровень разрядов, повышенные диэлектрические свойства. Сборка оборудования полностью автоматизирована.
Основные преимущества морозостойких трансформаторов ТСЛ 160
- Отсутствие масла в узлах. Нет необходимости в утилизации отработанной смазки. Трансформатор ТСЛ 160 соответствует строгим требованиям экологической безопасности.
- Надежность. Оборудование устойчиво к механическим воздействиям, ударам, токам КЗ. Допускается работа в неблагоприятных климатических условиях, в запыленных помещениях с невысокой концентрацией взрывоопасных частиц, кратковременный перегруз.
- Пожаробезопасность. Изоляция обмоток устойчива к открытому огню, способна к самозатуханию. Трансформатор можно устанавливать вблизи потребителей промышленной электросети.
- Компактные размеры. Можно быстро создавать и модернизировать небольшие подстанции. Сухие трансформаторы занимают меньше места, чем масляные модели.
