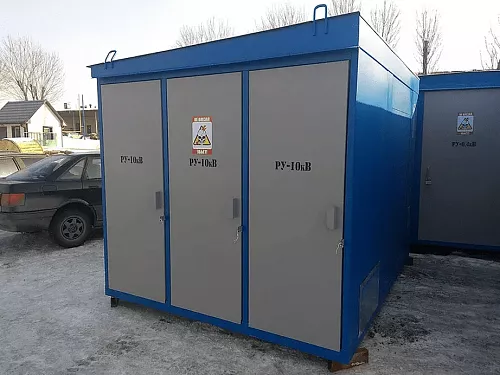

КТПК 1000 — киосковая трансформаторная подстанция мощностью 1000 кВА. Конструктивно подстанция представляет собой сварной корпус из листовой стали, имеющий форму киоска. Внутри киоск разделён на отсеки, в которых размещается электрооборудование.
Отдельный отсек предназначен для установки понижающего двухобмоточного трансформатора 6(10)/0,4 кВ. Для отвода тепла, выделяемого трансформатором при работе, двери отсека оборудованы металлическими жалюзи с регулируемыми заслонками, обеспечивающими вентиляцию внутреннего пространства. Расположение и ширина дверного проёма обеспечивают доступ персонала для обслуживания трансформатора.
Защита трансформатора от междуфазных коротких замыканий осуществляется плавкими предохранителями, установленными в отсеке УВН. Также высоковольтный отсек содержит ячейку с выключателем нагрузки, способным коммутировать рабочий ток подстанции. Для защиты от грозовых перенапряжений на подстанции установлены ОПН (ограничители перенапряжения) или высоковольтные разрядники.
Для питания потребителей установлены ячейки отходящих линий 0,4 кВ. Защита линий выполняется автоматическими выключателями. Функции токовой отсечки выполняет электромагнитный расцепитель мгновенного действия, защиту от перегруза обеспечивает тепловой расцепитель с интегральной характеристикой.
В КТПК реализована возможность подключения линии наружного (уличного) освещения. Для этой цели установлен блок автоматики, включающий фотореле и контактор. Наружное освещение включается при снижении уровня естественной освещённости и отключается при его увеличении.
На подстанции установлен счётчик активной электрической энергии, по заказу может быть организован учёт реактивной энергии.
