КТПК 2500 входит в линейку комплектных трансформаторных подстанций, относящихся к киосковому типу исполнения. Подстанция является тупиковой, то есть, предназначена для электроснабжения конечных потребителей радиальной распределительной сети.
Конструктивное исполнение подстанции соответствует ГОСТ 14695-80, Правилам Устройства Электроустановок и другим действующим нормативным документам. Эксплуатация КТПК допускается в температурном диапазоне от -45°С до +50°С, её установка производится на фундамент.

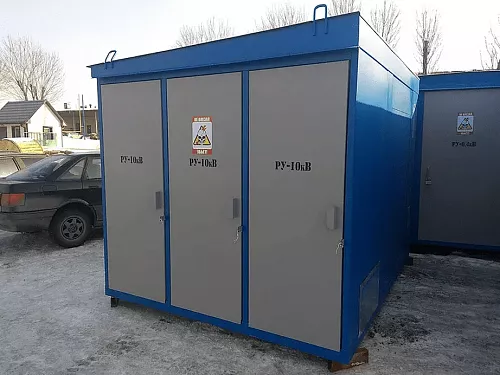

Всё оборудование КТПК размещено в сварном корпусе из стали, представляющим собой каркасное сооружение в виде киоска. Пространство корпуса разделено на три отсека, каждый из которых оборудован дверями для выполнения осмотра, технического обслуживания и ремонта электрооборудования.
Один из отсеков занимает силовой масляный трансформатор 6(10)/0,4 кВ. Его мощность составляет 2500 кВА. Тип трансформатора, по согласованию с заказчиком может быть ТМ или ТМГ. Отсек трансформатора вентилируемый, его двери оборудованы жалюзи с регулируемой задвижкой.
Отсек устройства высокого напряжения (УВН) оборудован выключателем нагрузки и устройствами защиты от грозовых и коммутационных перенапряжений.
В ячейках отходящих линий отсека РУНН установлены автоматические выключатели ВА, в другом варианте исполнения их могут заменять рубильники типа РПС (РПЦ) с плавкими предохранителями.
В базовом варианте предусмотрен общий учёт активной энергии на стороне 0,4 кВ. Опционально счётчики электроэнергии могут быть установлены на отходящих линиях.
В отсеке РУНН также установлены трансформаторы тока, сборные шины 0,4 кВ, контрольно-измерительные приборы и блок автоматического питания наружной осветительной линии.
